Инверторная система с подогревом воды HOME JMV

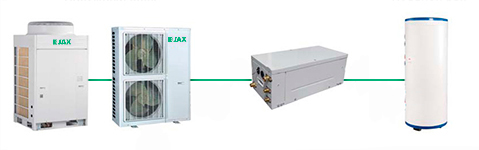

Внешний блок Гидромодуль Водяной бак



Поз.	Номинальные рабочие условия (температура)
	Температура наружного воздуха		Температура в помещении		Вода
	Термометр с сухим шариком °С	Термометр с влажным шариком °С	Термометр с сухим шариком °С	Термометр с влажным шариком °С	Вход °С	Выход °С
Охлаждение	35	24	27	19	-	-
Обогрев	7	6	20	15	-	-
Нагрев воды	20	15	-	-	15	55



Рабочий диапазон	Режим	Температура наружного воздуха (Термометр с сухим шариком °С)
	Охлаждение воздуха	-5°С~48°С
	Обогрев воздуха	-20°С~27°С
	Нагрев воды	-15°С~43°С
	Охлаждение воздуха и нагрев воды	-5°С~43°С
	Обогрев воздуха и нагрев воды	-15°С~24°С



• Особенности
• Внешний блок
• Водяной бак
• Гидромодуль

	«Позолоченные» ребра конденсатора		Медная трубка с внутренней канавкой		Высокая эффективность
	Интеллектуальная система разморозки		Централизованное управление		Точный контроль температуры
	Функция тихой работы		Управление с большого расстояния		Комплексная защита
	Широкий диапазон напряжения		Широкий диапазон температур		Компактный дизайн
	Простое техническое обслуживание



Модель			JMV- Pds100W /Na-K	JMV- Pds120W /Na-K	JMV- Pds140W /Na-K	JMV- Pds160W /Na-K	JMV- Pds224W /Na-K	JMV- Pds280W /Na-K
Производительность	Охлаждение	кВт	10,0	12,0	14,0	16,0	22,4	28,0
	Обогрев	кВт	11,0	13,2	15,4	17,6	25,0	31,5
Коэффициент энергоэффективности ECOP		кВт/кВт	6,0	6,0	6,6	6,6	6,0	6,4
Источник питания		Ф/В/Гц	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/220 -240/50	3/380 -415/50	3/380 -415/50
Количество хладагента для заправки системы		кг.	5	5	7	7	15	16
Тип компрессора*		-	DC×1	DC×1	DC×1	DC×1	DC×1+F×1	DC×1+F×1
Номинальная потребляемая мощность	Охлаждение	кВт	4,50	5,00	5,50	5,90	6,82	7,52
	Обогрев	кВт	3,80	4,20	4,90	5,30	6,97	7,70
	Нагрев воды	кВт	2,00	2,00	2,86	2,86	8,00	10,70
Расход воздуха		м3/ч	6400	6400	6400	6400	10000	10000
		куб фт/мин	3766	3766	3766	3766	5885	5885
Уровень звукового давления		дБ(а)	56	56	58	60	58	58
Размер (ШхГхВ)	Габаритные размеры	мм.	950 ×340 ×1250	950 ×340 ×1250	950 ×340 ×1250	950 ×340 ×1250	930 ×770 ×1670	930 ×770 ×1670
	Размеры упаковки	мм.	1113 ×453 ×1385	1113 ×453 ×1385	1113 ×453 ×1385	1113 ×453 ×1385	1013 ×853 ×1865	1013 ×853 ×1865
Вес нетто / Вес брутто		кг.	105/115	105/115	115/125	115/125	265/285	265/285
Диаметр соединительной трубы	Газ (кондиц. воздуха)	дюйм	φ3/4	φ3/4	φ3/4	φ3/4	φ7/8	φ7/8
	Жидкость (кондиц. воздуха)	дюйм	φ3/8	φ3/8	φ3/8	φ3/8	φ3/8	φ3/8
	Газ (нагрев воды)	дюйм	φ5/8	φ5/8	φ5/8	φ5/8	φ3/4	φ3/4
	Жидкость (нагрев воды)	дюйм	φ1/2	φ1/2	φ1/2	φ1/2	φ5/8	φ5/8
Загрузка в контейнер	40'GP	компл.	54	54	54	54	28	28
	40'HQ	компл.	54	54	54	54	28	28



D: DC-инверторный спиральный компрессор F: Спиральынй компрессор с постоянной частотой



Модель			JSXD 250LC-K	JSXD 300LC-K	JSXD 350LC-K	JSXD 400LC-K	JSXVD 200LCJ/A-K	JSXVD 300LCJ/A-K
Объем бака		л.	250	300	350	400	200	300
Макс. рабочее давление		МПа	0,7	0,7	0,7	0,7	0,7	0,7
Потребляемая мощность встроенного электронагревателя		кВт	1,5	1,5	1,5	1,5	3,0	3,0
Источник питания		Ф/В/Гц	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/220 -240/50
Размеры	Толщина (внутр.)	мм.	1,5	1,5	1,5	1,5	1,5	1,5
	Толщина (наружная)	мм.	50	45	45	45	50	45
	Наружный диаметр	мм.	540	620	620	620	540	620
	Высота	мм.	1945	1620	1895	2125	1595	1620
	Размер упаковки (ШхГхВ)	мм.	625 x1970 x630	705 x1645 x710	705 x1920 x710	705 x2150 x710	625 x1620 x630	705 x1645 x710
Вес нетто / Вес брутто		кг.	68/77	71/81	79/90	86/98	68/77	82/92
Наружный диаметр	Система циркуляции	дюйм	φ3/4	φ3/4	φ3/4	φ3/4	φ3/4	φ3/4
	Труба для холодной воды	дюйм	φ1/2	φ1/2	φ1/2	φ1/2	φ1/2	φ1/2
	Труба для горячей воды	дюйм	φ1/2	φ1/2	φ1/2	φ1/2	φ1/2	φ1/2
Загрузка в контейнер	40'GP	компл.	54	63	54	48	75	63
	40'HQ	компл.	72	63	54	48	100	63



Модель			JSXVD 350LCJ/A-K	JSXVD 400LCJ/A-K	JSXVD 200LCJ2/A-K	JSXVD 300LCJ2/A-K	JSXVD 350LCJ2/A-K	JSXVD 400LCJ2/A-K
Объем бака		л.	350	400	200	300	350	400
Макс. рабочее давление		МПа	0,7	0,7	0,7	0,7	0,7	0,7
Потребляемая мощность встроенного электронагревателя		кВт	3	3	3	3	3	3
Источник питания		Ф/В/Гц	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/220 -240/50
Размеры	Толщина (внутр.)	мм.	1,5	1,5	1,5	1,5	1,5	1,5
	Толщина (наружная)	мм.	45	45	50	45	45	45
	Наружный диаметр	мм.	620	620	540	620	620	620
	Высота	мм.	1895	2125	1595	1620	1895	2125
	Размер упаковки (ШхГхВ)	мм.	705 x1920 x722	705 x2150 x722	625 x1620 x630	705 x1645 x710	705 x1920 x722	705 x2150 x722
Вес нетто / Вес брутто		кг.	96/122	106/134	71/80	87/97	100/126	110/139
Наружный диаметр	Система циркуляции	дюйм	φ3/4	φ3/4	φ3/4	φ3/4	φ3/4	φ3/4
	Труба для холодной воды	дюйм	φ1/2	φ1/2	φ1/2	φ1/2	φ1/2	φ1/2
	Труба для горячей воды	дюйм	φ1/2	φ1/2	φ1/2	φ1/2	φ1/2	φ1/2
Загрузка в контейнер	40'GP	компл.	54	48	75	63	54	48
	40'HQ	компл.	54	48	100	63	54	48



Модель				JRQ 5GB-K	JRQ 8GB-K	JRQ D5GA-K	JRQ D8GA-K	JRQ D5GB-K
Теплопроизводительность			кВт	5,00	8,00	5,00	8,00	5,00
Размер (ШхГхВ)		Габаритные размеры	мм.	650 ×300 ×250	650 ×300 ×250	650 ×300 ×250	650 ×300 ×250	650 ×435 ×270
		Размеры упаковки	мм.	725 ×365 ×313	725 ×365 ×313	725 ×365 ×313	725 ×365 ×313	753 ×508 ×347
Источник питания			Ф/В/Гц	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/220 -240/50
Диаметр соединительной трубы	К внешнему блоку	Газ	дюйм	φ5/8	φ5/8	φ5/8	φ5/8	φ5/8
		Жидкость	дюйм	φ1/2	φ1/2	φ1/2	φ1/2	φ1/2
	К водяному баку		дюйм	φ3/4	φ3/4	φ3/4	φ3/4	φ3/4
Водяной насос		Тип	-	RS15/6	RS15/6	RS15/6	RS15/6	RS15/6
		Потребляемая мощность	кВт	80	80	80	80	80
		Расход воды	л/с	1000	1000	1000	1000	1000
			галлонов в минуту	4,4	4,4	4,4	4,4	4,4
		Напор	м.	6	6	6	6	6
Вес нетто / Вес брутто			кг.	25/28	25/28	25/28	25/28	31/40
Загрузка в контейнер		40'GP	компл.	576	576	576	576	426
		40'HQ	компл.	576	576	576	576	426



Модель				JRQ D8GB-K	JRQ 20LA-K	JRQ 30LA-K	JRQ D20LA-M	JRQ D30LA-M
Теплопроизводительность			кВт	8,00	20,00	30,00	20,00	30,00
Размер (ШхГхВ)		Габаритные размеры	мм.	650 ×435 ×270	1050 ×470 ×760	1050 ×470 ×910	1050 ×470 ×760	1050 ×470 ×910
		Размеры упаковки	мм.	753 ×508 ×347	1123 ×503 ×905	1123 ×503 ×1055	1123 ×503 ×905	1123 ×503 ×1055
Источник питания			Ф/В/Гц	1/220 -240/50	1/220 -240/50	1/220 -240/50	1/380 -415/50	1/380 -415/50
Диаметр соединительной трубы	К внешнему блоку	Газ	дюйм	φ5/8	φ3/4	φ3/4	φ3/4	φ3/4
		Жидкость	дюйм	φ1/2	φ5/8	φ5/8	φ5/8	φ5/8
	К водяному баку		дюйм	φ3/4	φ1	φ1	φ1	φ1
Водяной насос		Тип	-	RS15/6	MHI202	MHI202	MHI202	MHI202
		Потребляемая мощность	кВт	80	370	370	370	370
		Расход воды	л/с	1000	2600	2600	2600	2600
			галлонов в минуту	4,4	11,44	11,44	11,44	11,44
		Напор	м.	6	15	15	15	15
Вес нетто / Вес брутто			кг.	31/40	75/90	100/115	110/122	120/135
Загрузка в контейнер		40'GP	компл.	426	96	96	96	96
		40'HQ	компл.	426	96	96	96	96
